结构说明
1.本机是主电机采用同步带传动硬齿面齿轮箱，齿轮箱采用同步带传动每个印刷组
高精密行星齿轮箱（360º调版）齿轮传动压印辊
2. 印刷后走料位置长，使油墨容易烘干、材料冷却好。
技术参数
|
机型 type |
4-1400型 |
4-1300型 |
4-1200型 |
4-1000型 |
4-800型 |
|
最大印料宽度 |
1400mm |
1300mm |
1200mm |
1000mm |
800mm |
|
最大印刷宽度 |
1360mm |
1260mm |
1160mm |
960mm |
760mm |
|
最大放卷直径 |
1300mm |
1300mm |
1300mm |
1300mm |
1300mm |
|
最大收卷直径 |
1300mm |
1300mm |
1300mm |
1300mm |
1300mm |
|
印品长度范围 |
230-1000mm |
230-1000mm |
230-1000mm |
230-1000mm |
230-1000mm |
|
印刷速度 |
5-100m∕min |
5-100m∕min |
5-100m∕min |
5-100m∕min |
5-100m∕min |
|
套色精度 |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
≤±0.15mm |
|
版材厚度（包括双面胶厚度） |
2.28mm 0.38mm |
2.28mm 0.38mm |
2.28mm 0.38mm |
2.28mm 0.38mm |
2.28mm 0.38mm |
|
尺寸 |
8200*2300*2500 |
8200x2300x2500 |
8200x2250x2500 |
8200x2100x2500 |
8200x1900x2500 |
|
重量（约） |
6.5t |
6.1t |
5.58t |
5.1t |
4.5t |
|
功率 |
24kw |
21kw |
21kw |
21kw |
19kw |

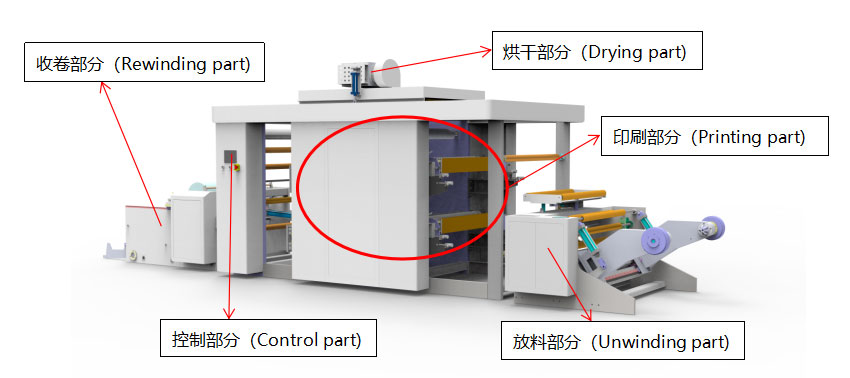

产品结构图
